Funciones:

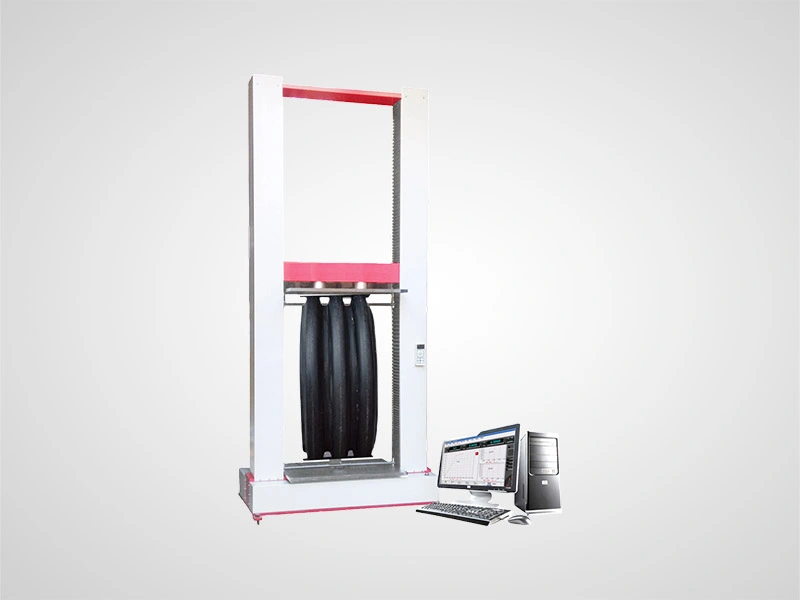

Es adecuado para determinar la rigidez anular de tuberías termoplásticas con sección transversal anular. También es adecuado para ensayos planos, de flexibilidad anular y de tracción en soldaduras. Cumple los requisitos de las normas de ensayo de tuberías corrugadas de doble pared de PE, tuberías en espiral y diversas tuberías de plástico, y es un instrumento de ensayo imprescindible para institutos de investigación científica, departamentos de control de calidad y fabricantes de tuberías.

El software de control del ordenador muestra en pantalla la fuerza de ensayo, el valor máximo de la fuerza de ensayo, el desplazamiento de la viga transversal, la deformación de ensayo y la curva de ensayo; además, su manejo es intuitivo y sencillo. Cuenta con funciones de protección contra sobrecarga, sobrecorriente y sobrepresión, y está equipado con un sistema de medición del diámetro interior de la tubería, capaz de medir con precisión las variaciones en dicho diámetro. El sistema de transmisión controla el servomotor de CA totalmente digital a través del sistema de control distribuido compuesto por un ordenador y un microprocesador de un solo chip; impulsa la viga transversal central para que se mueva hacia arriba y hacia abajo según la velocidad exigida por la norma de ensayo; aplica presión a la muestra de tubería a través de la placa de presión de la muestra, y adopta el método de corrección lineal por tramos en la parte de detección del valor de la fuerza para garantizar la alta precisión y estabilidad de la máquina. Esta serie de máquinas de ensayo de rigidez anular ha obtenido la certificación CE para productos de la UE.

Principio

Según la norma relativa a la determinación de la rigidez anular de las tuberías termoplásticas, la rigidez anular se determina a partir del valor de la fuerza y de la deformación medidos cuando las tuberías se deforman a velocidad constante. Coloque la muestra de tubería en posición horizontal, determine la velocidad de compresión de la placa en función del diámetro de la tubería y aplique presión a la muestra con dos placas paralelas en dirección vertical. La rigidez anular se calcula a partir de la fuerza de 0,03 di (siendo DI el diámetro interior de la muestra de tubería).

Estándar:

El producto cumple con las normas: GB/T 9647, ISO 9969 y ASTM D2122

Condiciones de trabajo

1. Temperatura ambiente: entre 10 ℃ y 40 ℃;
2. La humedad relativa del ambiente se sitúa entre 30% y 80%;
3. No hay vibraciones ni sustancias corrosivas en los alrededores;
4. Instálalo y ajústalo correctamente a nivel sobre una base estable;
5. No hay interferencias debidas a campos magnéticos intensos ni convección intensa en el aire circundante.

Parámetros técnicos:

Fuerza máxima de ensayo: 50 kN

(± 11 TP3T del valor indicado de precisión de la fuerza de ensayo)

Rango de medición de la fuerza de ensayo: 0~50 kN

Con un error de indicación de la fuerza de ensayo de ± 1,01 TP3T

Resolución de la fuerza de ensayo: 5 / 10 000 de la fuerza máxima de ensayo

± 1% de error de desplazamiento relativo

Resolución de la medición del desplazamiento del haz: 0,001

Rango de velocidad del haz: 0,1 mm/min ~ 500 mm/min

Espacio efectivo de compresión: 1500 mm

Rango de medición del diámetro interior: Φ 200 mm ～ Φ 1 500 mm

Ancho de la prueba de rigidez anular: 1100 mm

Alimentación eléctrica: 220 V ± 10%, 50 Hz

Tipo de puerta con estructura mecánica

Dimensiones totales: 1600 (L) × 560 (W) × 2060 (H) mm

Husillo roscado, husillo de bolas

entradas de husillos de bolas
